PCBA大講堂：HotBar錫膏的鋼板開孔與HotBar品質驗證判斷

發布時間 :2019-01-15 15:44 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
HotBar錫膏鋼板開孔(Stencil Aperture)
HotBar的錫膏鋼板開孔(Stencil Aperture) 應該開在熱壓頭(thermodes)壓下來的地方，特別要注意錫膏量的計算，還要注意留出足夠的焊墊空間，讓熱壓頭下壓時因壓力所擠壓出來的多余熔錫有地方可以宣泄，不致于溢出焊墊而與旁邊的焊墊形成「短路(solder short)」。

下面深圳宏力捷提供一些自己以前做過的一些關于PCBA加工HotBar鋼板開孔面積的參考標淮(※僅供參考)，由于RoHS的關系，現在一般的FPC及PCB的表面鍍層都是鍍金，所以下列只列出鍍金的鋼板開孔率供參考。鋼板的厚度為0.12mm。

另外，鋼板開孔的面積一定要依照自己產品的特性做調整，前人的工藝只能提供參考而已，關鍵是要了解為何要這樣開孔。
FPC類型 Pitch 鋼板開孔率
2 sides Window type 1.0mm 85%
2 sides Window type 0.8mm 85%
2 sides No Window type 0.8mm 50%
2 sides No Window type 0.6mm 50%
2 sides No Window type 0.5mm 45%
Single side No Window type 0.5mm 30%
Single side No Window type 0.4mm 30%

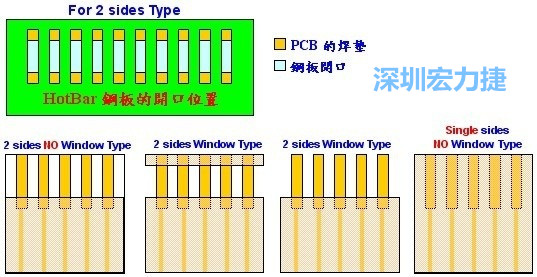

HotBar錫膏鋼板開孔(Stencil Aperture)

HotBar quality assurance (品質驗證)
HotBar產品的品質驗證除了要通過100%的電測外，在產品設定的初期及首件檢查時，建議一定要做破壞性實驗來確保產品品質的穩定度。

破壞性實驗需要把焊接完成的HotBar-FPC從焊墊(land pattern)上全部撕開，并在顯微鏡或放大鏡下檢查焊錫的表面。

良好的HotBar焊錫品質：HotBar-FPC應該要?dú)埩粼赑CB的所有HotBar焊墊上，也就是說FPC應該要被撕斷或撕破。如果沒有，再檢查PCB及FPC，其焊錫表面應該要呈現不規格的粗糙面，而且會有焊錫殘留于FPC的焊墊上。這樣表示HotBar-FPC與PCB的焊墊是完全吃錫，形成IMC焊錫。

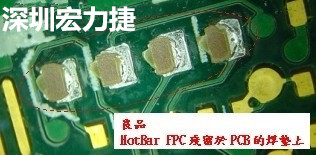

良好的HotBar焊錫品質

不良的HotBar焊錫品質：檢查PCB及FPC的焊墊表面，如果有任何一個焊墊表面還保持著光滑面，那這個焊點表示沒有焊接好，應該判退。

再檢查是否有錫絲及錫珠留存于焊墊及焊墊之間，如果有的話也要想辦法解決。因?yàn)殄a珠為不穩定因素，量產后有可能出現短路，或是在高溫高濕的環境下出現微短路的現象，造成品質異常。
不良的HotBar焊錫品質
